آموزش های تخصصی مهندسی عمران

مرتبه
تاریخ : چهارشنبه 12 شهریور 1399

آموزش کامل طراحی پل ها در نرم افزار CSI BRIDGE , SAP2000

آموزش کامل طراحی پل چیست؟

در این فایل آموزشی  نزدیک به 1000 صفحه فایل متنی آموزش شامل طراحی انواع سیستم های عرشه پلها (سیستم دال توپر،دال مجوف،تیرپیش ساخته Iشکل بتنی ودال درجا ریز،شاهتیر فولادی ودال درجا ریز) ،طراحی تکیه گاه های پلها،طراحی دالهای دسترسی ،طراحی سرستونها ،طراحی ستونها،کوله ها وطراحی کامل پی های عمیق شامل شمع وسرشمع به زبان ساده و روان به صورت گام به گام در این فایل آموزشی درج شده است به انضمام حدود 8 ساعت فیلم آموزشی مدلسازی پلها در دو نرم افزار CSI BRIDGE و SAP2000 مطالب از صفر تا صد طراحی پلها شامل نکات ،تکنیکهای مدلسازی نرم افزاری(به همراه فایل پیوست مدلسازی در دو نرم افزار SAP2000 و CSI BRIDGE ) ،تحلیل ،کنترل خروجی ها و طراحی باتوجه به نکات آیین نامه های آشتو ،CALTRANS ،آیین نامه ایران و… شرح داده شده است.

آموزش گام به گام طراحی پل




طبقه بندی: طراحی سازه فلزی،  طراحی سازه بتنی،  طراحی پل،
برچسب ها: آموزش طراحی پل، آموزش csI، آموزش نرم افزار BRIDGE، آموزش SAP200، آموزش SAP، آموزش طراحی سازه، مهندسی عمران،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : چهارشنبه 29 مرداد 1399

نحوه طراحی شمع های بتنی

به طور کلی روند طراحی شمع ها به این صورت می باشد که ابتدا میبایست شمع ها طرح ژئوتکنیکی شده که براساس آن طول شمع مشخص گردد و پس از تکمیل شدن طرح ژئوتکنیکی طرح سازه ای انجام میگیرد

در این فایل آموزشی که فایل بروزسانی شده آموزش مدلسازی وطراحی شمع بتنی در نرم افزار sap2000 می باشد در فایل قدیم صرفا طرح ژئوتکنیکی مطرح شده بود که در فایل جدید علاوه طرح ژئوتکنیکی ،طرح سازه ای شمع نیز گنجانده شده که شامل طرح خمشی  ،طرح برشی در ناحیه مفصل پلاستیک و خارج از ناحیه مفصل پلاستیک ،ضوابط آرماتورحداقل آیین نامه ای  طراحی سرشمع و استخراج نیروها از نرم افزار و نحوه محاسبه آرماتورهای طولی ، عرضی وطرح برشی سرشمع وهمچنین نکات مدلسازی نرم افزاری از قبیل  شرایط  مدلسازی سختی فنرهای خاک جداره و نوک شمع  به صورت خطی و غیر خطی  که هردوروش هم به صورت تئوری و هم به صورت عملی در محیط نرم افزار شرح داده شده است آموزش  کنترل سختی فنرهای خاک در نرم افزار و در صورت نیاز نحوه اصلاح این سختی در صورتی که فنر ها به صورت خطی مدلسازی شده باشند به طور کامل توضیح داده شده است

 در ادامه نحوه خروجی گرفتن  وتوزیع نیروها در دال سرشمع برای جلوگیری از برش پانچ از فایل اصلی در صورتی که فایل اصلی سازه و فایل مدلسازی شمع  در دو فایل مجزا مدل شده باشند تشریح شده است




طبقه بندی: طراحی سازه بتنی،  طراحی سازه های خاص،
برچسب ها: طراحی شمع بتنی، آموزش طراحی شمع، محاسبه شمع، گروه شمع، طراحی سرشمع، شمع بتنی، شمع در safe،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : جمعه 22 فروردین 1399


پلها میبایست در دوجهت طولی و عرضی در برابر نیروی جانبی ناشی از زلزله تحلیل وطراحی شوند همانطور که در فایل آموزشی بررسی اثرات مخرب زلزله در پلها شاره شده است عمده ترین خرابی های ناشی از زلزله را می توان تکیه گاه ها که به دلیل عدم تامین نشیمن کافی  باعث سقوط عرشه خواهد شد و شکست برشی ستونها نام برد


بنابراین برای جلوگیری از این دست خرابی ها و اینکه پس از وقوع زلزله پلهای آسیب دیده غیرقابل استفاده نشود آیین نامه های زلزله برای پلها ،خرابی از  پیش تعیین شده را در روند طراحی در نظر گرفته اند به این صورت که سعی می شود برخی المانهای پل در هنگام وقوع زلزله ضعیف تر طرح شده تا درصورت خرابی امکان ترمیم آنها به راحتی صورت گیرد

این المانها در پلها پایه ها می باشند بنابراین آیین نامه های طراحی  پل در برابر زلزله برای ستونها رفتار غیر الاستیک را در نظر گرفته اند که این موضوع به تفضیل در فایل آموزشی برای کلیه المانها شرح داده شده است(طرح المان های الاستیک و غیر الاستیک )لذا باتوجه به اینکه ستونهای پل انتظار میرود رفتار غیر الاستیک داشته باشند بنابراین ضوابط طراحی آن ها نیز نسبت به سایر المانهای پل از قبیل کوله ها ، عرشه ،درزهای  انبساط و تکیه گاهها و… سخت گیرانه تر خواهد بود.




ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : دوشنبه 12 اسفند 1398

این سیستم که از جمله سیستم های پرکاربرد می باشد برای دهانه های با دامنه وسیعی می¬تواند مورد استفاده قرار گیرد . این سیستم رامی¬توان برای دهانه های تا60 متر وحتی بزرگتر بصورت اقتصادی طرح نمود . مقاومت فولاد مورد استفاده دراین سیستم ازST37 وST52 و ST44 متفاوت می باشد.دراین سیستم تیرهای فولادی I شکل بصورت پیش ساخته بروی پایه ها نصب شده و سپس دال بتن مسلح بروی تیرها اجرا می گردد که پس از گیرش بتن دال،سیستم به صورت کامپوزیت عمل می نماید که این عمل توسط ناودانی های برشگیرو یا گل میخهایی که برروی بال بالای شاهتیرها نصب می گردد، تامین می شود.


مطالبی که دراین آموزش می خوانید:

  • آموزش و نحوه معرفی  Layout Line در مدلسازی
  • تعیین خطوط عبور بارگذاری (Lane) و نحوه استقرار بار کامیون استاندارد درعرض عرشه
  • آموزش بارگذاری محورهای کامیون برروی مدل سازه ای
  • معرفی مقاطع عرشه ودیافراگمها ستونهاوسرستون
  • معرفی وآموزش پایه های میانی
  • معرفی وآموزش تکیه گاههای پل
  • معرفی وآموزش کوله های باز
  • معرفی وآموزش دیافراگم به مدل سازه ای
  • آموزش منوی Bridge Object برای مدلسازی پل
  • آموزش نحوه اختصاص پایه های میانی ،کوله و دیافراگم های میانی و انتهایی
  • معرفی بار مرده مرحله اول ودوم
  • معرفی بار متحرک وضریب کاهش همزمانی
  • معرفی ترکیب بار پوش بار متحرک
  • تعریف مقطع مقاوم مرحله اول ودوم
  • آنالیز مدل سازه ای ونحوه  استخراج نیروها
  • محاسبه آرماتورهای خمشی طولی دال عرشه
  • طراحی دال کنسول عرشه
  • طراحی آرماتورهای عرضی دال عرشه
  • آموزش نحوه محاسبه شاهتیرهای I شکل کنترل آن براساس ضوابط آیین نامه ای
  • آموزش طراحی برشی و محاسبه مقطع سخت کننده های میانی و تکیه گاهی
  • محاسبه جوش
  • آموزش و طراحی برش گیرها
  • طراحی دیافراگم ها
  • طراحی وصله های پیچی
  • و …




برچسب ها: طراحی پل فولادی، طراحی پل، اتصالات پیچی، اتصالات جوشی، پیچ، سازه فلزی، طراحی اتصالات اصطکاکی،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 6 بهمن 1398

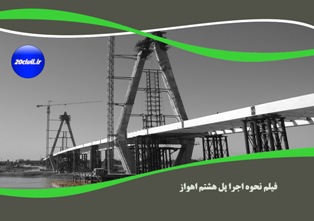

نحوه اجرا پل ترکه ای هشتم اهواز برروی رودخانه کارون




برچسب ها: اجرا پل پیشتنیده، اجرا پل کابلی، پلسازی، پیش تنیدگی،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 6 بهمن 1398

باتوجه به اینکه درخصوص آموزش  مدلسازی و طراحی پل در کشور منابع موجود کم بوده وکلاسهای آموزشی اندکی در این حوزه موجود میباشد و در صورت وجود چنین دوره هایی متقاضی چنین کلاسهایی هزینه ووقت زیادی بابت شرکت در این دوره ها  میبایست صرف کند  لذا لازم دیدم با تهیه محصولات آموزشی از این دست خلا موجود را تا  حدودی  جبران کرده باشم و از آنجاییکه درفایل آموزشی تهیه شده مطالب به نوعی عنوان شده است فرض براین اساس است که استفاده کننده هیچ گونه آشنایی با مطالب مرتبط با پل نداشته و هر مطلبی که مطرح شده است سعی گردیده متن صریح آیین نامه درآن آورده شود و خواننده با ارجاعی که در متن فایل آموزشی آورده شده است میتواند مطلب  را در خود آیین نامه پیدا کند در خصوص مدلسازی نرم افزاری نیز مطالب تا حد امکان تلاش شده است که نکات کاربردی و مهم هرقسمت نرم افزار همراه با تصویر شرح داده شود.

مطالبی که در این فایل آموزشی خواهید خواند:

  • مفاهیم اولیه مهندسی پل
  • اجزای اصلی پلها
  • انواع سیستم های عرشه پلها
  • آشنایی با بارگذاری پل ازقیبل بارهای قائم افقی جانبی
  • معرفی بارهای زنده وارد برپل وانواع آن
  • چیدمان عرضی وطولی بارزنده در پلها
  • معرفی مفاهیم اولیه اصول طراحی پلهای بتنی
  • نحوه تعیین ضخامت دال عرشه
  • محاسبه بار مرده مرحله دوم
  • معرفی و نحوه اثر دینامیکی وسایل نقلیه
  • معرفی Class بارزنده
  • معرفی مسیر پل
  • معرفی خطوط عبور وسایل براساس چیدمان عرضی
  • معرفی بار زنده متحرک براساس نوع وسیله نقلیه
  • ترسیم مدل سازه ای

  • تکنیک های اصلاح ضخامت عرشه در صورت داشتن ضخامت متغیر
  • معرفی با Load case برای بار متحرک
  • نحوه اعمال بار مرده مرحله دوم به عرشه
  • معرفی ترکیب بار مورد نظر جهت طراحی
  • معرفی پوش بار متحرک
  • معرفی نمایش پوش لنگرهای مثبت و منفی برای بار متحرک
  • توضیحات آیین نامه ای در خصوص چیدمان میلگردهای مثبت ومنفی
  • معرفی و بدست آوردن آرماتورهای خمشی طولی وعرضی
  • نحوه بدست آوردن آرماتورهای برشی
  • کنترل آرماتورهای حداقل
  • کنترل عرض ترک
  • کنترل خیز معکوس
  • فایل مدلسازی و طراحی پل در نرم افزار csi bridge




برچسب ها: طراحی پل، طراحی سازه بتنی، دال بتنی، Csi bridge، پل بتنی،
ارسال توسط ERFAN RANJBAR


باتوجه به اینکه تخریب پیشرونده یکی از مسائل روز در مهندسی سازه میباشد لذا دراین آموزش سعی شده به به مبانی این خرابی وهمچنین نحوه مدلسازی وتحلیل آن پرداخته شود.


مطالبی که در این آموزش خواهید آموخت:

1- مفهوم تخریب پیشرونده وکاربرد آن در طراحی سازه
2-مطالعه موردی چند ساختمان که دچار چنین خرابی شده اند
3-بررسی وشرح استانداردهای مرتبط با تخریب پیشرونده
4-مبانی تئوری روش تحلیل مسیر جایگزین براساس آیین نامه GSA
5-معرفی مبانی تئوری عملکرد کلافی در تخریب پیشرونده
6- شرح اصول ومبانی روش تحلیل مسیر جایگزین براساس آیین نامه DOD آمریکا
7-بررسی روند طراحی در تخریب پیشرونده
8-تفاوتها وشباهتهای بهسازی لرزه ای با تخریب پیشرونده
9-معرفی سطوح عملکرد در تحلیل استاتیکی غیر خطی
10-مدلسازی نرم افزاری قاب های صلب ومهاربندی برای تحلیل تخریب پیشرونده
11- آموزش نرم افزاری تحلیل حین ساخت در نرم افزار SAP2000
12-تفسیر نتایج انواع قابهای فلزی دربرابر تخریب پیشرونده

و بسیاری مطالب دیگر

باتوجه به مطاب گفته شده سعی شده آموزش به صورت کاربردی بوده ودانشجویان ومهندسین که علاقه زیادی به کارهای تحقیقاتی دارند مطابعه این آموزش  توصیه می شود





طبقه بندی: فروشگاه،  طراحی سازه فلزی،  محاسبات ساختمان،
برچسب ها: تخریب پیشرونده، Progressive Collapse، تحلیل حین ساخت، مدلسازی، Stage Construction،
ارسال توسط ERFAN RANJBAR


در این فایل آموزشی سعی شده آموزش مدلسازی وطراحی پل بتنی باشاهتیرهای مقطع Iشکل پرداخته شود مطالبی در این آموزش سعی شده پرداخته شود عبارتند از:
1-معرفی انواع بارگذاری پل اعم از عادی وغیر عادی افقی وقائم متحرک بارگذاری مرحله اول مرحله دوم  و... مطابق آیین نامه ایران
2-معرفی ضریب ضربه باردینامیکی چرخه ونحوه محاسبه آن
3-مدلسازی پل در نرم افزار Csi Bridge 2017
4-تعیین Layout Line
5-معرفی Lane ها
6-معرفی Pierها
7-معرفی بار متحرک
8-معرفی بارهای مرده مرحله اول شامل خود سازه و معرفی بار های مرحله دوم شامل روسازی و بار مرده پیاده رو
9-معرفی و اختصاص دیافراگم ها
10- معرفی و اختصاص کوله
11-معرفی و اختصاص Bearing توضیحاتی در خصوص نحوه معرفی آنها به صورت خطی وغیر خطی
12-طراحی دال عرشه(شامل بارهای وارد بردال عرشه و تعیین آرماتورخمشی موردنیاز و...)
13-تعیین آرماتور توزیع دال مطابق آیین نامه AASHTO
14- تعیین آرماتور حرارتی دال
15-طراحی دال کنسول عرشه
16-طراحی جانپناه پل
17-طراحی شاهتیرهای پیش ساخته I شکل
18- کنترل عرض ترک
19-تعیین خیز معکوس شاهتیر
و... بسیاری از مطالب دیگر باتوجه موارد گفته شد ه و موجود در این جزوه آموزشی، مطالب این آموزش برای افرادی که علاقه به طراحی پل دارند ویا پروژه دانشجویی داشته ویا حتی می خواهند وارد بازار کار شوند باتوجه کمبود این چنین آموزشها ،توصیه  اکیدمیشود.



طبقه بندی: فروشگاه،  طراحی پل،
برچسب ها: طراحی پل، مدلسازی پل، آنالیز پل،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 21 آبان 1396

در این فیلم  آموزش سعی شده به آموزش بارگذاری پل در CSI bridge 2017 پرداخته شود علت این آموزش روند متفاوت بارگذاری در Csi bridge نسبت به دیگر برنامه های شرکت csi  می باشد امیدوارم مفید برای دانشجویان وعلاقه مندان طراحی پل واقع گردد.



طبقه بندی: طراحی پل،
برچسب ها: طراحی پل، بارگذاری، csi bridge، bridge design، loading of bridge، modeling of bridge، Loading،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : پنجشنبه 4 آبان 1396

در این انیمیشن نحوه توزیع بار کامیون استاندارد آشتو برروی پل نشان داده میشود که در فواصل وسرعت های  مشخص برروی پل عبور کرده وتوزیع تنشها برروی عرشه به صورت طیف های رنگی قابل مشاهده می باشد.



برای دسترسی به فایل فوق به وبسایت 20civil.ir  مراجعه کنید.



طبقه بندی: طراحی پل،
برچسب ها: طراحی پل، بارکامیون استاندارد، moving load، csi bridge، مدلسازی، تحلیل، AASHTO،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : جمعه 24 شهریور 1396
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : چهارشنبه 15 شهریور 1396
در این فایل آموزشی سعی شده  به  اصول و مبانی مقاطع بتنی به روش مقاومت نهایی و تنش مجاز پرداخته شود که مبنای طراحی در مقاطع پل های بتنی می باشد.






طبقه بندی: طراحی پل،
برچسب ها: طراحی پل، تنش مجاز، مقاومت نهایی، LRFD، ASD، مقاطع بتنی،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : شنبه 18 دی 1395
[http://www.aparat.com/v/rA6P7]



طبقه بندی: اجرا پل،
برچسب ها: اجراپل، پل پیش تنیده، پل بتنی، پل بتنی درجا ریز، post tension، پیش تنیدگی، Cast in place،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 21 آذر 1395
در این جزوه آموزشی سعی شده به  مدلسازی ، تحلیل و طراحی کوله ها پرداخته شود کوله ها در واقع پایه کناری پل هستند که هم برای انتقال عکس العمل عرشه پل  به شالوده و هم بعنوان حائل بین خاکریز جاده و پل عمل می کند بنابراین با مطالعه این آموزش علاوه برامکان طراحی کوله ها قادر خواهید بود دیوار های حائل بتن مسلح را نیز طراحی ومدلسازی کنید باتوجه  به اینکه تمام مراحل بارگذاری تحلیل وطراحی دیوارهای حائل مشابه کوله ها خواهد بود لذا مطالعه این آموزش برای کسانی که قصد طراحی دیوار حائل را نیز دارند توصیه می شود.
در این جزوه آموزشی سعی شده به  مدلسازی ، تحلیل و طراحی کوله پرداخته شود مباحثی که در این جزوه آموزشی مطرح شده است :

معرفی کوله ، انواع کوله ها،بارهای وارد برکوله ،بارقائم،نیروی افقی اعمال شده از نئوپرن به کوله ، اضافه فشار Active حین زلزله ،کنترل پایداری کوله ،کنترل واژگونی، نحوه کنترل ابعاد پی ، انواع ترکیب بار های وارد برکوله،خاک مسلح،طرح خمشی ، طرح برشی کوله ، تحلیل وطراحی پی سطحی ،مدلسازی فنرهای خاک ، فنرهای غیرخطی ، تحلیل غیر خطی فنرهای خاک و....





طبقه بندی: فروشگاه،  طراحی سازه های خاص،  اجرا پل،  طراحی سایر سازه ها،
برچسب ها: abutment، کوله، خاک مسلح، فنرهای خاک، تحلیل غیرخطی، کوله بسته، کوله ژئوگرید،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 25 مهر 1395
[http://www.aparat.com/v/yxdkb]


ارسال توسط ERFAN RANJBAR


در این قسمت جزوه آموزشی سعی شده  به مدلسازی  وتحلیل  پل   مدلسازی و تحلیل پل Box با قوس افقی با Csi Bridge به صورت مرحله به مرحله بهمراه تصویر که شامل  مراحل و نحوه مدل سازی عرشه و اصلاح هندسی عرشه ، تعریف کردن خطوط عبور ،نحوه معرفی بارکامیون­ استاندارد،تعریف بار MOVING LOAD ،تعیین ضخامت دال عرشه، معرفی ضریب ضربه  Impact factor و نحوه­اعمال ­آن ­دربارگذاری،معرفی نئوپرن وکوله ها ،پایه ­های میانی، ایستگاهها وهمچنین اعمال آنها در مدل ­پرداخته­ شود.









طبقه بندی: فروشگاه،  طراحی پل،
برچسب ها: طراحی پل، Csi Bridge، طراحی پل در Csi Bridge، مدلسازی پل، پل با قوس افقی، مدلسازی پل با قوس افقی، کوله،
دنبالک ها: طراحی پل،
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : شنبه 16 مرداد 1395
ارسال توسط ERFAN RANJBAR
مرتبه
تاریخ : یکشنبه 29 فروردین 1395
دراین فیلم آموزشی نحوه مدلسازی شمع بتنی در نرم افزار sap2000 آموزش داده می شود و در اختیار شما مهندسین و دانشجویان گرامی قرار میگیرد.




طبقه بندی: فروشگاه،  ژئوتکنیک،
برچسب ها: مدلسازی خاک، مدلسازی شمع بتنی، مدلسازی مقاومت اصطکاکی جداره شمع، مدلسازی مقاومت جداره شمع، مدلسازی خاک اطراف شمع، سرشمع، شمع،
ارسال توسط ERFAN RANJBAR
